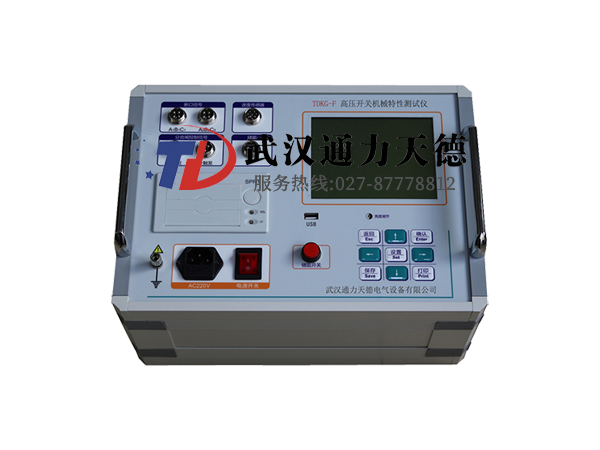

TDKG-F 高压开关机械特性测试仪

TDKG-F 高压开关机械特性测试仪

TDKG-F高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。
一、产品概述

      TDKG-F高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定,抗干扰性强,可在500KV等级及以下电站做实验,接线方便,操作简单,是高压开关检修试验Z方便的工具。


二、产品主要特点

1. 仪器可自动识别断口分、合闸状态,并根据参考断口状态提示相对应的合、       分操作。

2. 独立的6断口,可检测并提示断口的连接状态,方便用户检查接线。

3. 机内可存储100组测试结果。

4. 大屏幕液晶(320×240)LCD显示, 高级灰屏,阳光下不反光不黑屏,图文及汉字菜单

    操作提示,人性化菜单式界面,操作简便。

5. 仪器具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。

6.   机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器和测试仪器。

7.  本仪器可进行电动和手动分合测试。

8.  可进行高、低电压实验,自动寻找Z低分或合闸电压。

9.  重合闸试验,可做合分、分合,分合分等参数测量。

10. 真空接触器(单线圈)参数测量。




三、产品技术参数

1.时间测量:6路

            固有分闸(合闸)时间

            分闸(合闸)相内不同期

            分闸(合闸)相间不同期

            合闸(分闸)弹跳时间(弹跳次数)

测试范围:0.01ms~12000ms

准确度:1ms~100ms内准确度0.5%±2个字,

        大于100ms准确度1%±2个字

速度测量:刚分(刚合)速度

            指定时间段(行程段或角度段)平均速度

2. 测速范围:1mm传感器 0.01~25.00m/s,

0.1mm传感器 0.001~2.50m/s,

360°角度传感器0.01~25.00m/s

3.行程测量:动触头行程(行程)

             接触行程(开距)

             过冲行程或反程(超程)

4. 传感器测量范围:直线位移传感器50mm,分辨率:0.1mm,行程0.1~50mm

                      直线位移传感器300mm,分辨率:0.1mm,行程0~300mm(选配)

                      直线位移传感器500mm,分辨率:1mm,行程0~500mm(选配)

                       360线传感器:360о,分辨率:0.25о,行程1mm~1000mm

    5. 电流测量范围:0~15A,分辨率:0.01A,显示电流值为线圈电流Z大值。

6.显示屏:320×240液晶屏,对比度可调

7.数据存储:可存储100组测量数据

8.打印机:高速热敏打印机

9. 仪器电源 :AC/DC 220V ± 10%;50Hz ± 2%

10.直流电源:输出电压:25~265V连续可调,输出电流:≤ 15A(短时)

11.主机体积:360×250×140mm

12.使用环境:  -10℃~+50℃

13.相对湿度:≤90%
