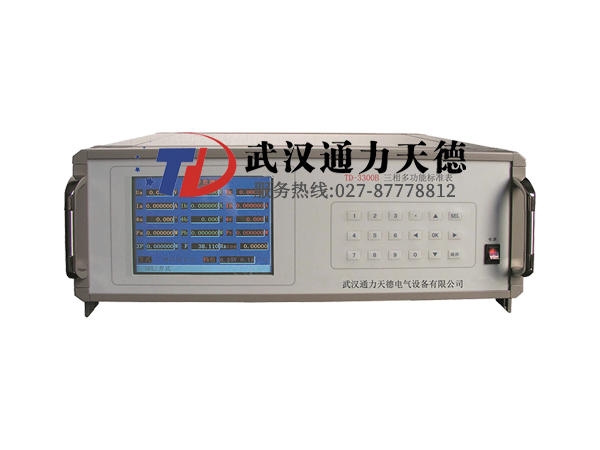

TD-3300B 三相多功能标准表

TD-3300B 三相多功能标准表

一、产品概述

TD-3300B 三相多功能标准表,其核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表,又可用做测试校验装置的校验仪。采用6.4寸TFT彩色液晶屏,图表字符显示清晰。具有量程宽、精度高、工作稳定可靠、操作简单的特点。


二、产品主要特点

1 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数;

2 可测量电压、电流谐波含量和波形失真度;

3 作为测量有功电能、无功电能标准时,Z大输出标准脉冲频率可达2MHZ;

4 可测量校验装置的电压、电流、功率稳定度;

5 可测量校验装置的标准偏差估计值;

6 可测量校验装置的三相电压对称度、三相电流对称度;

7 可测量校验装置安放被检表位置的磁感应强度(选项);

8 可测量直流电压和直流电流(选项);

9 变送器测量;

10 设有RS-232接口,可由PC进行控制操作;

11 与TD-3100三相交直流指示仪表校验装置配合,可组成一套高精度、高稳定度的三相电表测试系统。






三、产品技术参数

1 交流测量

·电压量程(V)  6.25、12.5、25、50、100、200、400、800,自动切换,Z大1000V;

·电流量程(A)  0.25、0.5、1、2.5、5、10、25、50、100,自动切换;

·电压、电流准确度(5V≤U≤800V,0.25A≤I≤100A):      ±(0.03%RD+0.02%RG);

·有功功率准确度(50V≤U≤430V,0.25A≤I≤100A,PF≥0.5):±(0.03% RD+0.02% RG);

·无功功率准确度:   ±(0.06% RD+0.04% RG);

·有功电能准确度(50V≤U≤430V,0.25A≤I≤100A,PF≥0.5): 0.05%;

·无功电能准确度:                     0.1%;

·标准脉冲输出                         ≤2MHZ;

·频率测量范围                         45~65HZ;

·频率测量准确度                       5×10-5;

·相位测量误差                         ±0.050;

·功率因数测量误差                     ±0.0001;

·谐波及失真度测量(谐波含量<20%)

谐波次数             31次;

谐波测量误差         ±0.05%;

失真度测量误差       ±0.05%。

2 直流测量(选项)

·电压量程(V)  50、100、200、400、800,自动切换,Z大1000V;

·电流量程(A) 0.1、0.3、1、3、10、30,自动切换;

·电压、电流测量准确度                 ±(0.03% RD+0.02%RG);

3 变送器测量

·直流电压0~±24V,     0.02%;

·直流电流0~±24mA      0.02%;

·纹波测量误差   1%;

 4 工作电源      单相  220V±10%,  50HZ±5%;

5 使用环境      温度  200C±100C,  相对湿度  ≤85%RH;

6 体积重量      450×360×160mm3,  约11kg;
